太阳能热水系统

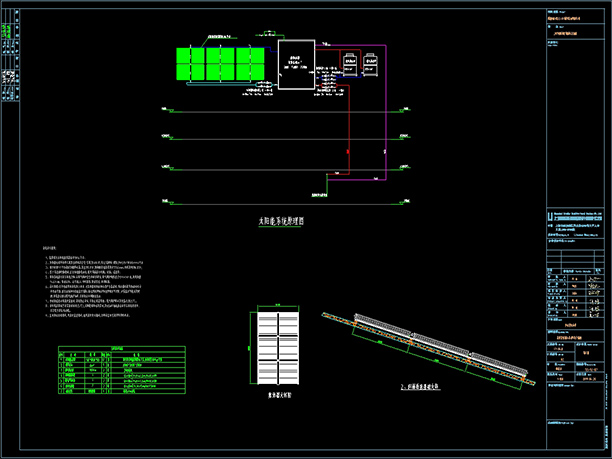

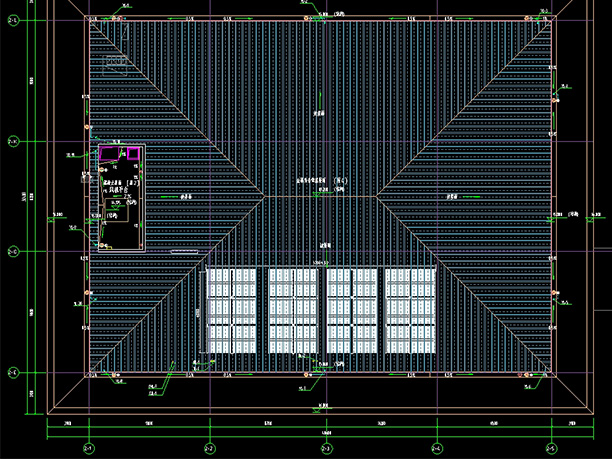

一、系统深化设计说明：

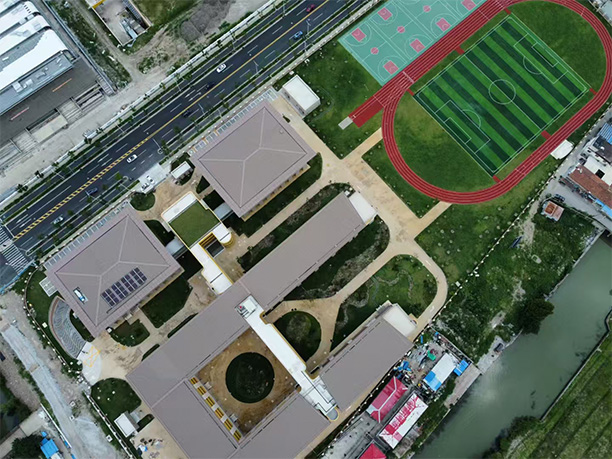

关于“周浦镇08单元13-01地块配套初中新建工程”项目中的太阳能热水系统进行了深化设计，具体调整如下：

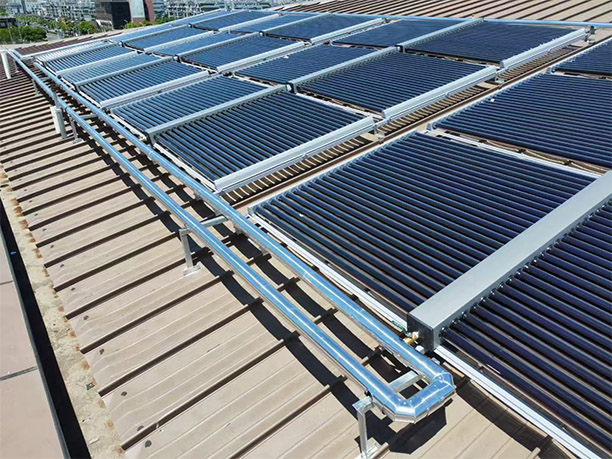

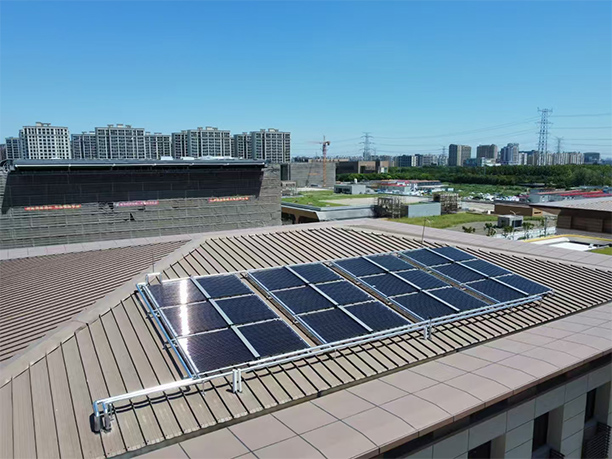

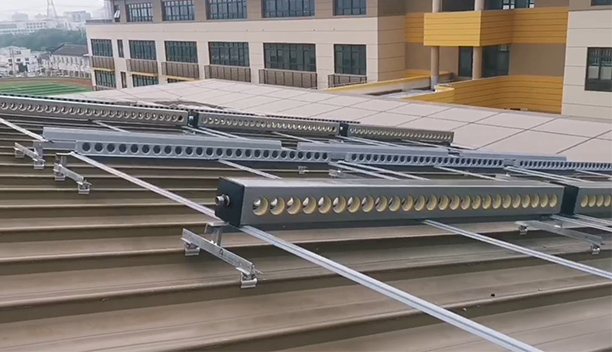

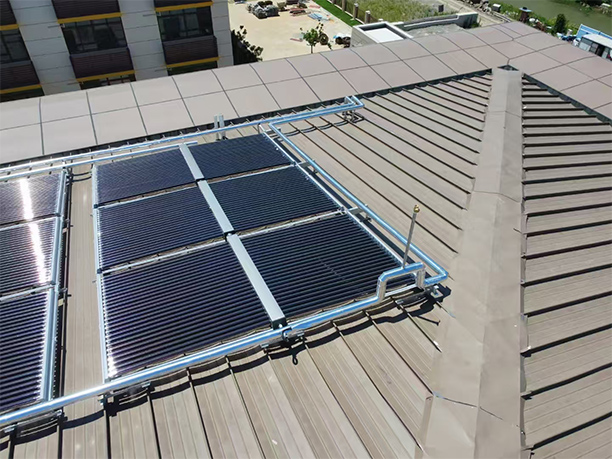

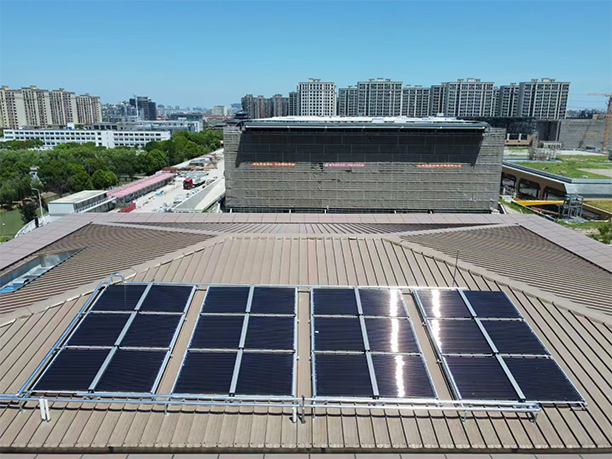

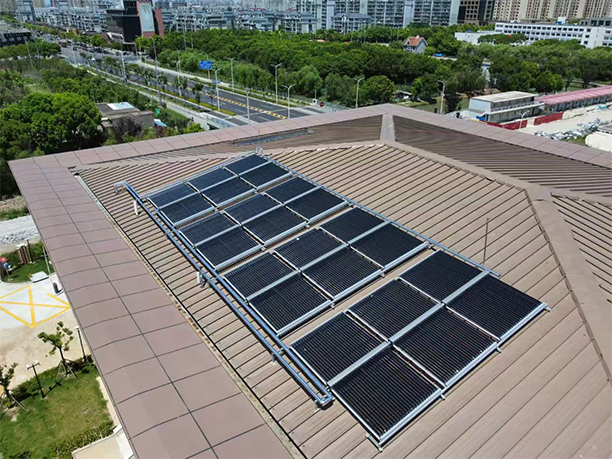

①：考虑屋顶太阳能基础及抗风等因素，放弃使用平板型集热器。选为真空管集热器，规格为Φ58*1800，共计600支集热管，总安装面积约96平方米。

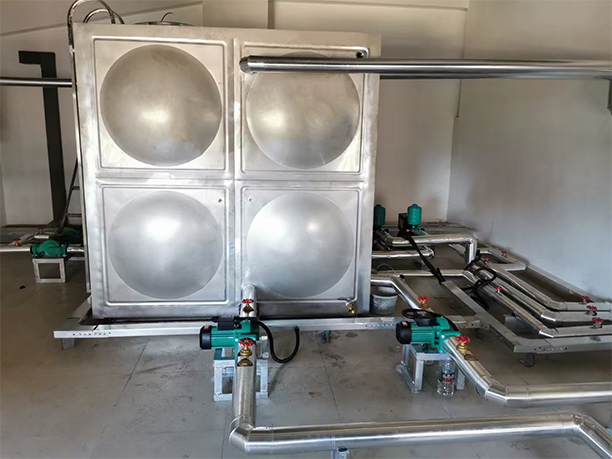

②：屋顶施工界面已完成，无法配套成品承压水罐，改为不锈钢拼装水箱，设计尺寸：2m×2m×2m，有效容积：6m³。内胆304不锈钢，外板201不锈钢，中间5cm聚氨酯保温板。

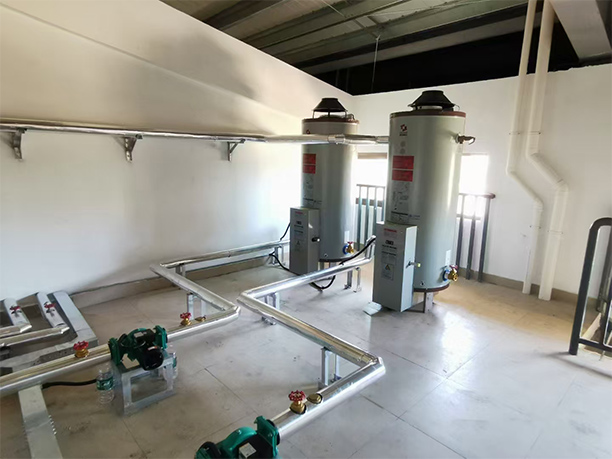

③原图纸设计159KW燃气炉，目前市场上大于99KW属于锅炉设备，需要年检，深化图纸中改成2台73KW燃气炉。

④由于水箱为非承压水箱，供水采用变频泵增压，设定管道压力2.5公斤，回水设置一个温度传感器及电磁阀，满足回水需求。

⑤夹层设备间地砖已完成，水箱基础使用10#镀锌槽钢托底。

二、太阳能热水系统施工界面说明：

  ①：屋顶设备及管道的安装、夹层设备间的设备安装均由我公司完成。

  ②：总包方需提供冷水、热水、回水管道，送至夹层设备间，预留丝口，由我方对接。

③：总包方预留电源至夹层设备间，电源需满足380V 10KW（三相五线）。

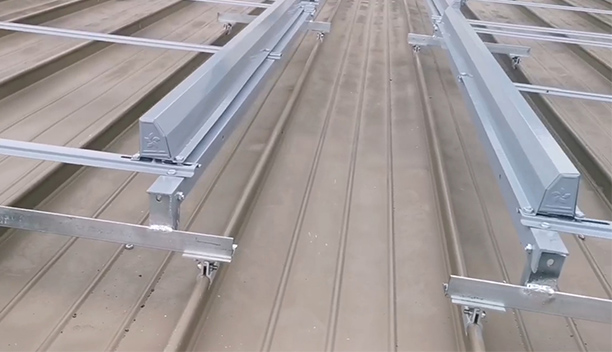

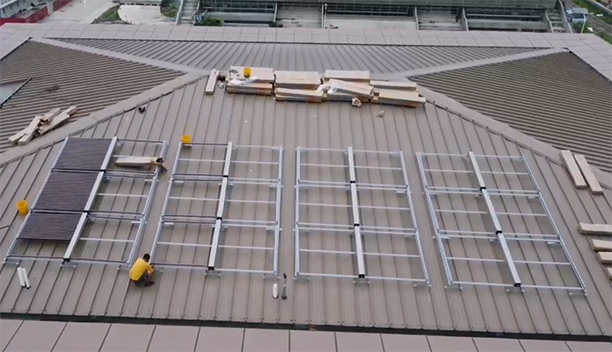

④：总包方需完成屋顶太阳能设备基础，基础点位及尺寸由我方提供，协助总包完成。

⑤：总包方需考虑夹层设备间燃气炉的“进风”和“排烟”以及地漏，以防止因漏水导致的其他问题。

⑥：燃气管道需送至设备间，总用气量15m³/h（单台7.5m³）,由我方对接完成。
