1、建设单位：上海市黄浦区民政局

2、项目名称：罗秀路养老院新建工程（太阳能热水系统）

3、项目性质：太阳能集中供热  生活洗浴用热

4、建设地点：上海市徐汇区罗秀路

工程范围及配置：

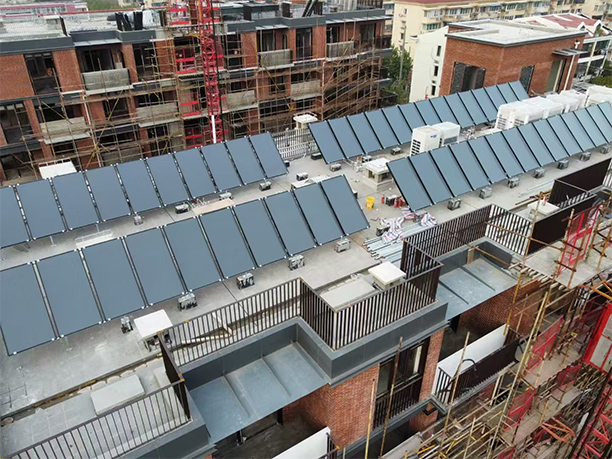

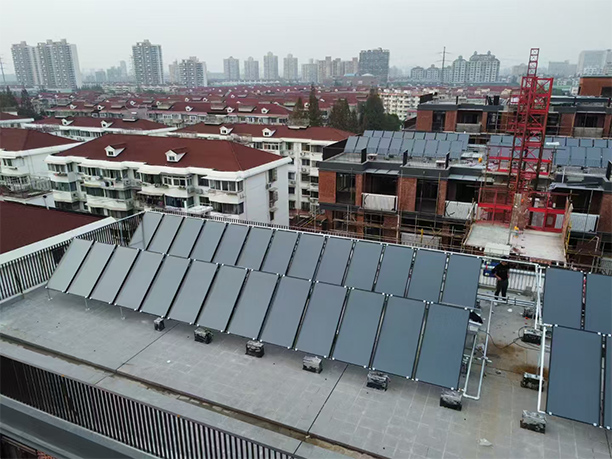

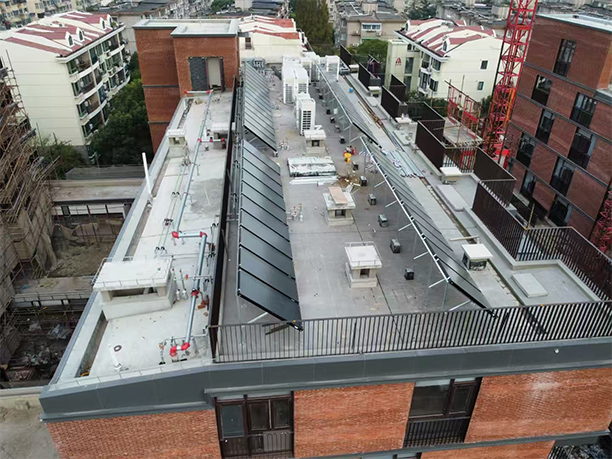

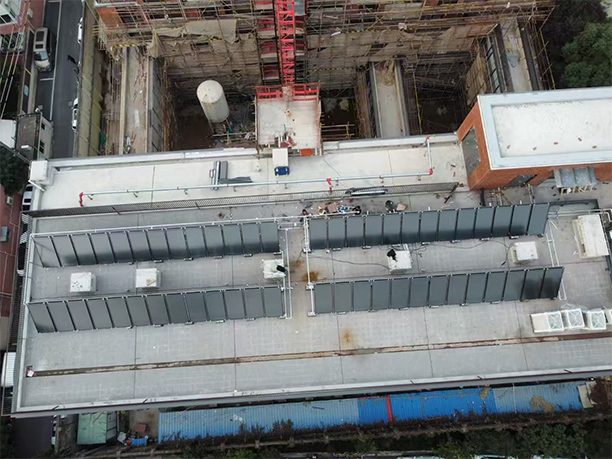

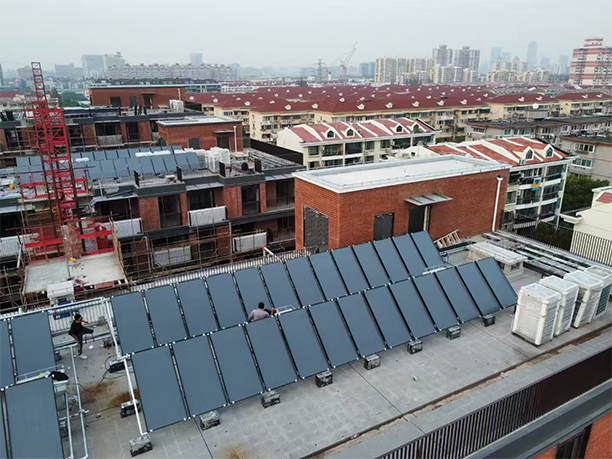

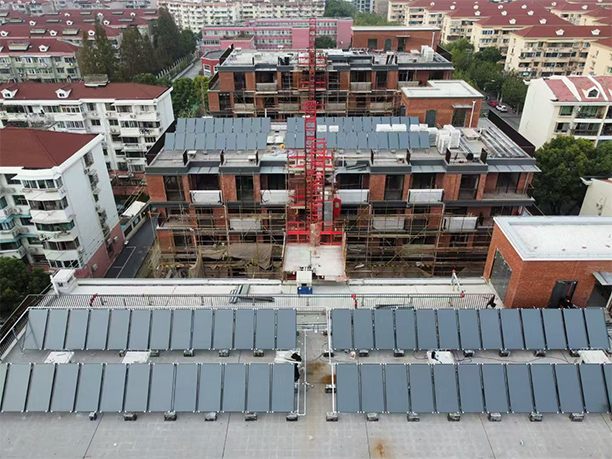

平板太阳能安装范围在2#、3#楼屋顶平面上，共计100块平板集热器。

热水总量为：10吨热水；

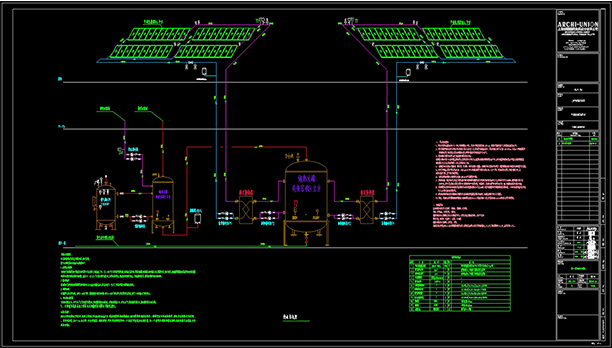

（1）整套热水系统系统均以太阳能为主，以燃气炉供热为辅的供热模式。

（2）太阳能总安装面积为：200㎡；

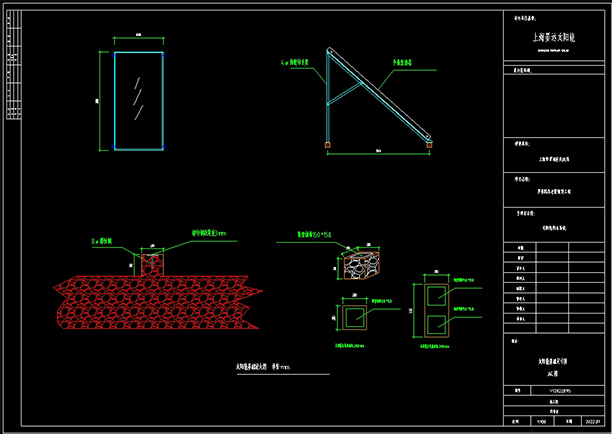

（3）平板型集热器具体规格为：2000×1000×80 ，数量100块；

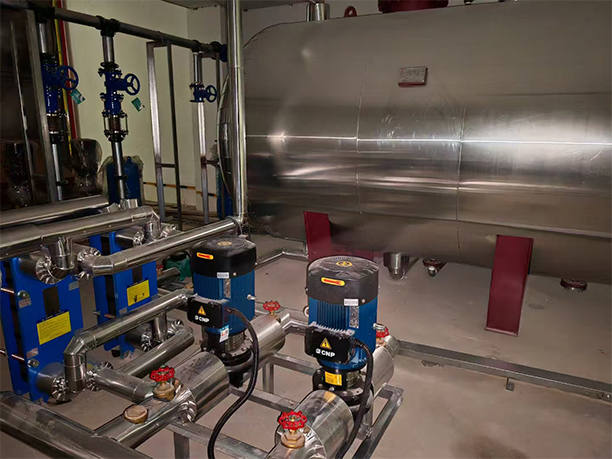

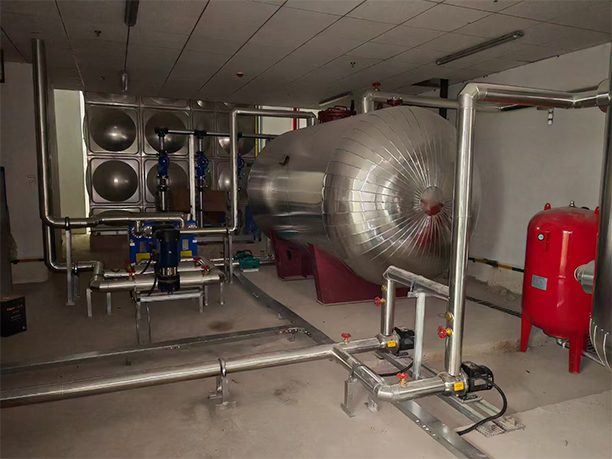

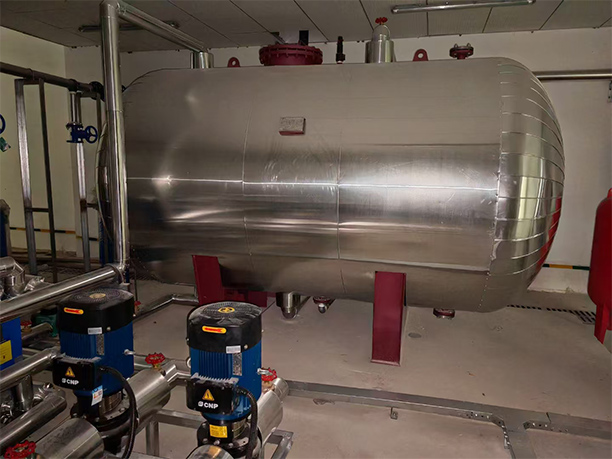

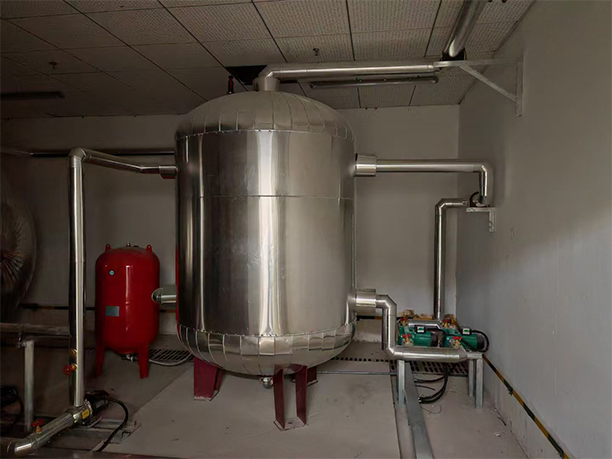

（4）地下室热水设备间配置2台承压罐，容积分别为3m³、8m³。

     8立方罐子规格为：φ1.4×2.5；3立方罐子规格为：φ1.8×3.5

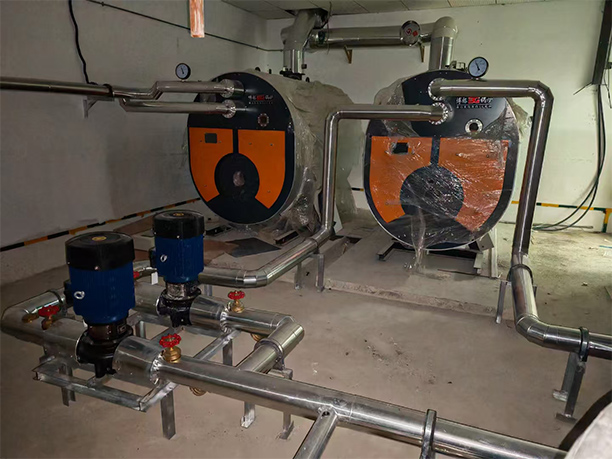

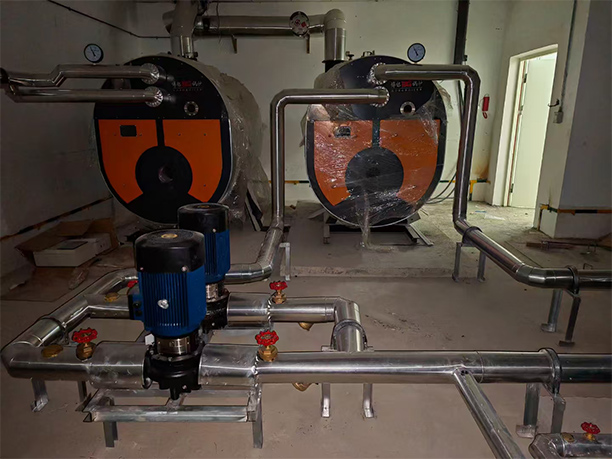

（5）热水系统另配置1台燃气锅炉，制热功率为：350KW；

（6）太阳能循环系统配置2台板式换热器，换热面积为7㎡

（7）太阳能循环系统配2台150L膨胀罐，热水系统配1台300L膨胀罐

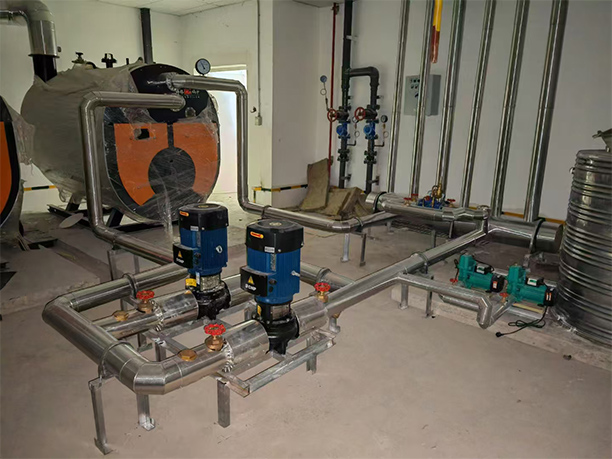

（8）2台太阳能循环泵：Q=20m3/h  H=26m N=5.5kw

     2台换热器循环泵：Q=13m3/h  H=5m  N=0.5kw

     2台燃气炉循环泵：Q=13m3/h  H=5m  N=0.5kw

     2台回水循环泵：Q=8m3/h   H=20m   N=0.4kw

（9）管道

  太阳能循环管道及室内室内对接管道，热水系统所有管道均采用热镀锌衬塑管道。

（10）水箱保温、管道保温

     承压罐采用橡塑保温板，厚度50mm，外包0.4mm铝板

     管道保温采用像素保温管，保温厚度20mm,外包0.4mm铝板

（11）电线电缆

     整套热水系统所需电线均采用起帆电线电缆
