苏河源综合公园（体育设施和停车库综合工程）
发布时间:2025/4/5 15:45:30
一、建设单位：上海嘉定区绿化和市容管理局
二、项目名称：苏河源综合公园（体育设施和停车库综合工程）太阳能热水系统
三、项目性质：太阳能集中供热 生活用热
四、建设地点：上海市嘉定区
五、本次施工内容：太阳能热水系统供货、安装、调试；
六、工程概况及施工组织机构
1 编制依据
GB55015-2021 《建筑节能与可再生能源利用通用规范》
GB 50364-2018 《民用建筑太阳能热水系统应用技术标准》
GB/T 4271-2021 《太阳能集热器热性能试验方法》
GB/T 20095-2006 《太阳热水系统性能评定规范》
GB/T 18713-2002 《太阳热水系统设计、安装及工程验收技术规范》
GB/T 12936-2007 《太阳能热利用术语》
GB/T 17581-2021 《真空管型太阳集热器》
GB/T 17049-2005 《全玻璃真空太阳集热管》
16S401 《管道和设备保温、防结露及电伴热》
15S128 《太阳能集中热水系统选用与安装》
GB 50009-2019 《建筑结构荷载规范》
GB 50015-2019 《建筑给水排水设计标准》
GB 50303-2019 《建筑电气工程施工质量验收规范》
L05SJ904 《太阳能热水器安装与建筑构造》
GB 55020-2021 《建筑给水排水与节水通用规范》
七 工程概况
（1）生活用水量(热水)：最高日热水用水量4.8m3/d；

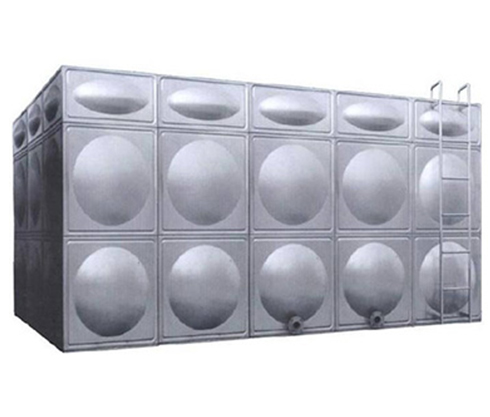

（2）配置：太阳能面积18平方米，与热水罐2.0立方，换热面积3㎡，一台10匹空气能热泵，制热功率36KW，4台恒温水箱+1台18KW加热水箱。
（3）本工程用热水的区域：生活洗浴用水。
八 热水系统介绍：
1. 本系统为承压式系统，以太阳能为辅，以空气源热泵为主的供热模式，辅助热源为1台18kw容积式电热水器。
2. 冷水进入容积式换热器，当系统检测容积式换热器中温度低于太阳能温度达设定值时，集热循环泵启动，当容积式换热器温度与集热温度低于设定值时，循环泵停止运行。导流型换热器参数为：HRV-02-2.0(1.0/1.0) 换热面积F=3.0m2，重1T/直径1200mm 壳体材质碳钢内衬不锈钢,换热管不锈钢管。
3. 容积式换热器的水通过太阳能加温后，若水温不足出水温度（设定值55℃时），空气能热泵启动，加热值设定温度。
4. 当系统检测环境温度低于5度时，电加热启动，辅助加热循环。
5. 上述热水系统均采用闭式、间接系统，供水形式为上行下给。供水分区与冷水供水分区一致，机械循环，同源同程。详细设备参数，详见热水机房给排水详图大样。
6. 热泵最高出水温度为60℃，机组工作环境温度为-15～45℃。
7. 平板太阳能运行介质为：零下15度防冻液。
8.施工区域及概况：集热器安装在屋顶平面上，其他设备均安装在下地市热水设备间。
