如皋迅发激光新建项目

发布时间:2025/1/15 15:45:24

       迅发激光工厂新建项目,该项目有一栋员工宿舍楼,大楼热水主要依靠太阳能及燃气热水炉。本项目工程按照原设计系统进行深化设计,依据原有设备基础对热水设备进行合理布置。本套系统满足员工生活所需热水。

原设计说明:

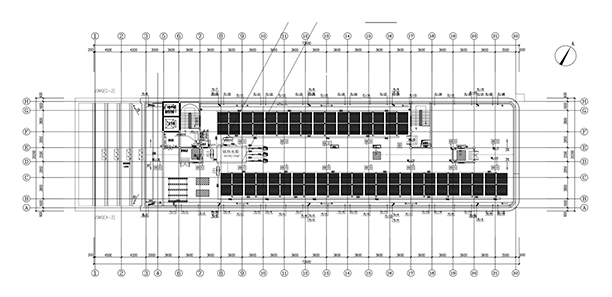

一、原设计图纸中对太阳能面积及整体做了大致的规划,我们围绕原设计图纸展开深化,并提出相关问题。

原设计图纸主要设备相关参数:

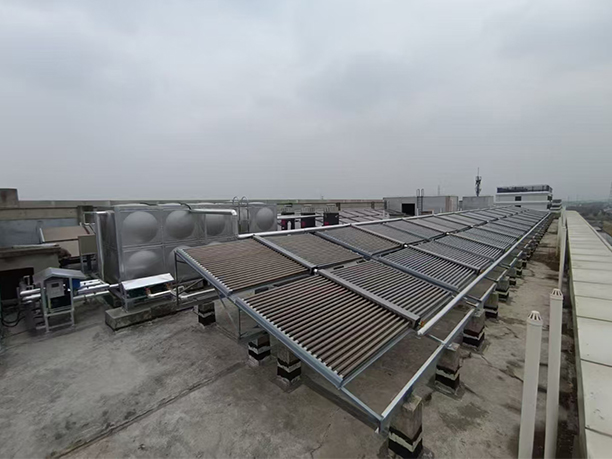

1、太阳能集热器:(预热)

名称:横插式真空管集热器    数量:60台    面积:单台5㎡   总面积300

2、预热罐:(用于与太阳能换热的罐子)

名称:容积式换热器      数量:2台    体积:单台9.5m³    换热面积:10

3、承压储水罐:(用于与燃气炉换热的罐子、及热出水罐)

名称:承压罐      数量:1台    体积:单台4m³

4、燃气炉:(主热)

名称:容积式燃气热水器      数量:3台    制热量:单台99KW

二、关于提出相关问题:

1、由于原设计图纸太阳能(非承压)与储水罐(承压)两者相互不兼容,与水施设计师确定选用哪款系统,承压系统还是非承压系统?

第一次设计回复:设计不限定系统形式,合理就行。

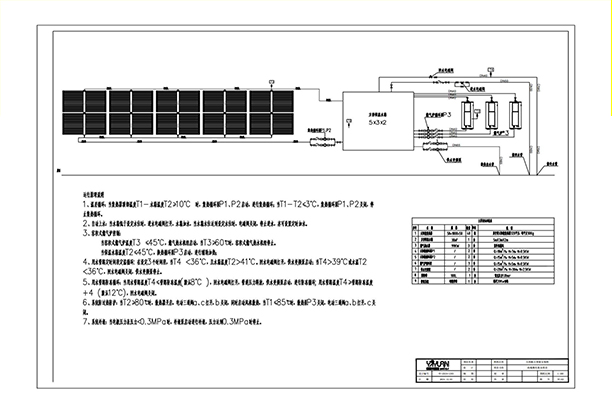

2、出了一版非承压系统图纸后。

第二次设计回复:考虑设备基础、冷热水同源的问题还是要做闭式系统。

三、简述承压系统与非承压系统区别:

1、非承压系统:(开式系统)

优点:设备成本低、储水量大、安装、检修方便,维护成本低。

缺点:易损件略多,冷热水不同源、水质卫生相对差。

基础承重:需重新考虑屋面水箱承重问题。

2、承压系统:(闭式系统)

优点:材质好、冷热水同源、水质卫生相对好。

缺点:设备成本高、安装、维护成本相对高,需要考虑高温、高压等情况、储热水量较小。

基础承重:无需考虑屋面设备承重问题。

四、关于非承压系统,屋面承重问题:

1、设计回复:这个改动太大了,这个范围已经超出了原来结构预留荷载,肯定要面临加固的.......

两款产品均能满足使用,常见用于:医院、酒店、养老院、综合宿舍等,需综合考虑!

下面对两款选型介绍:
