江宁路养老院热水工程
江宁路街道社区卫生服务中心
迁建工程·太阳能热水系统
1、建设单位：上海市静安区江宁路街道社区服务中心
2、项目名称：江宁路街道社区卫生服务中心迁建工程（太阳能热水系统）
3、项目性质：太阳能集中供热 生活洗浴用热
4、建设地点：上海市淮安路736号
工程范围及配置：

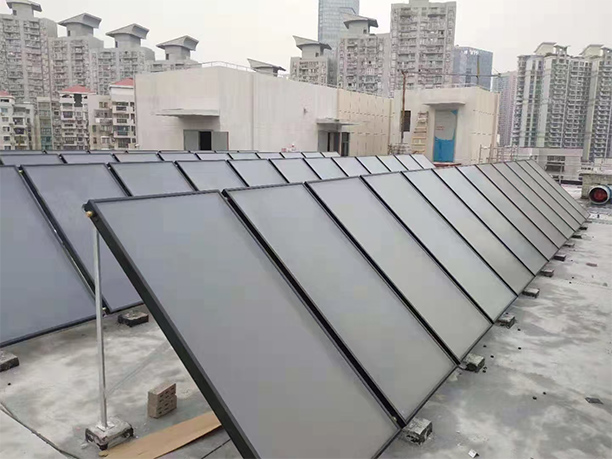

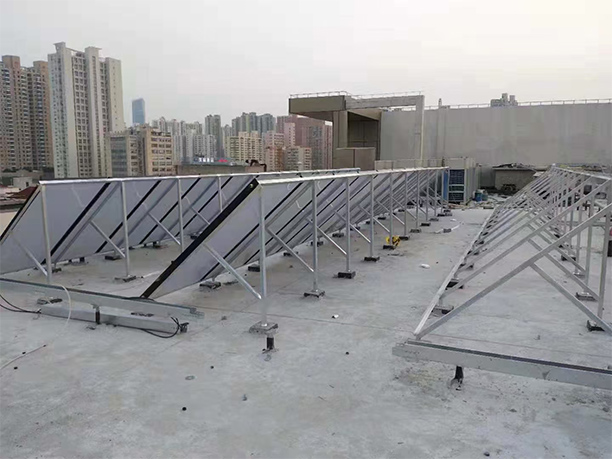

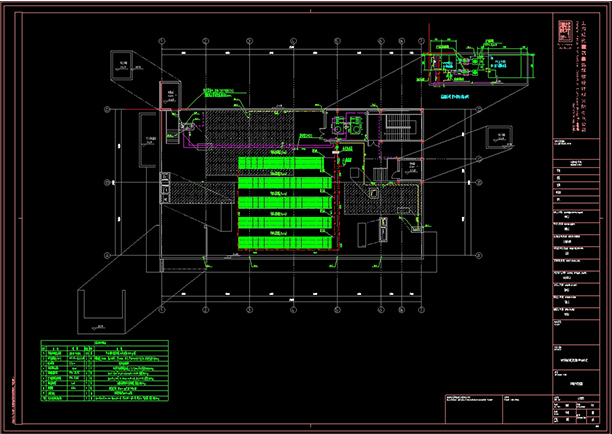

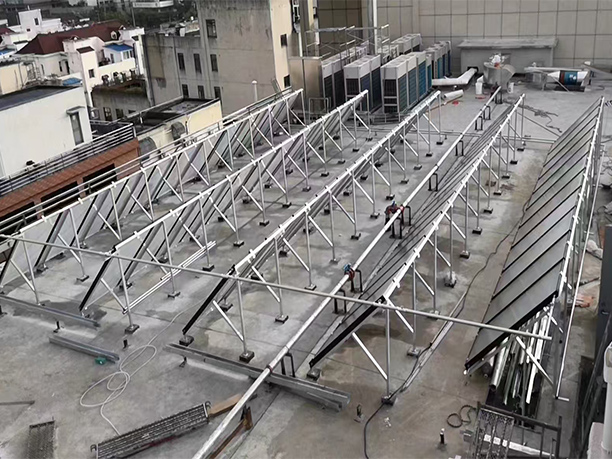

平板太阳能安装范围在4#楼屋顶平面上，共计59组太阳能集热器。
热水总量为：8吨热水；

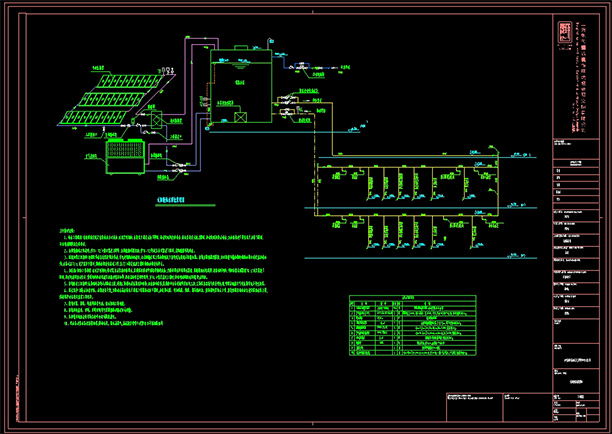

（1）整套热水系统系统均以太阳能为主，以空气能热泵和电加热为辅的供热模式。
（2）太阳能总安装使用面积约为：118㎡；

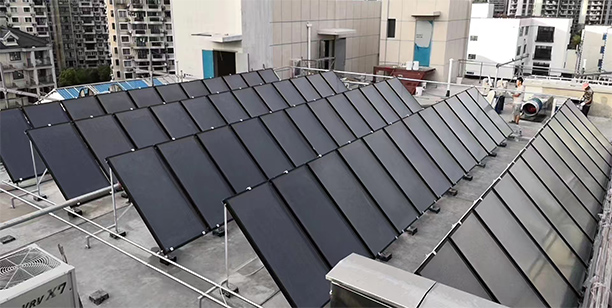

（3）平板型集热器具体规格为：2000×1000×80 ，数量59块；
（4）屋顶水箱间配置一台方形保温储热水箱
保温水箱容积为：8立方，规格为：2×2×2

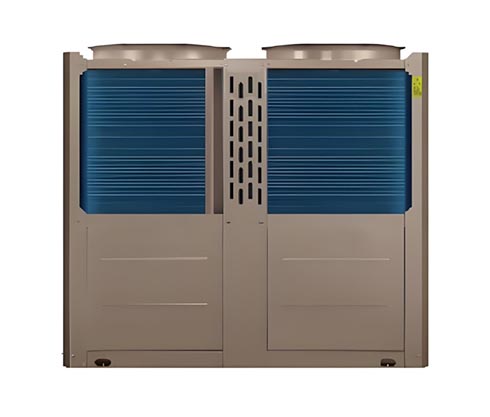

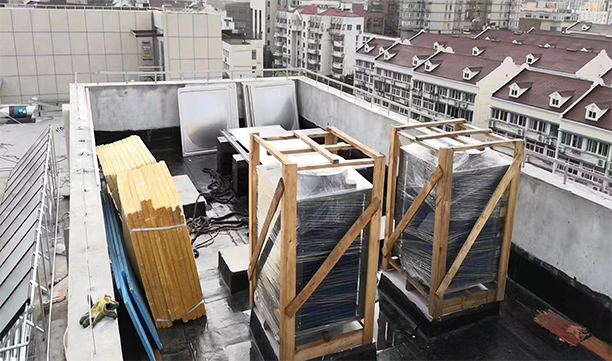

（5）另配置两台空气能热泵，制热量为：23KW，功率为：5.75KW
（6）电加热2支，单支功率为380V 12KW
（7）一台板式换热器6㎡
（8）4台太阳能循环水泵：Q=7.8m3/h H=16m N=1kw（配36L膨胀罐）
4台空气能循环水泵：Q=11.4m3/h H=4m N=0.26kw
2台出水变频泵：Q=10m3/h H=16m N=0.75kw（配24L膨胀罐）
（9）管道

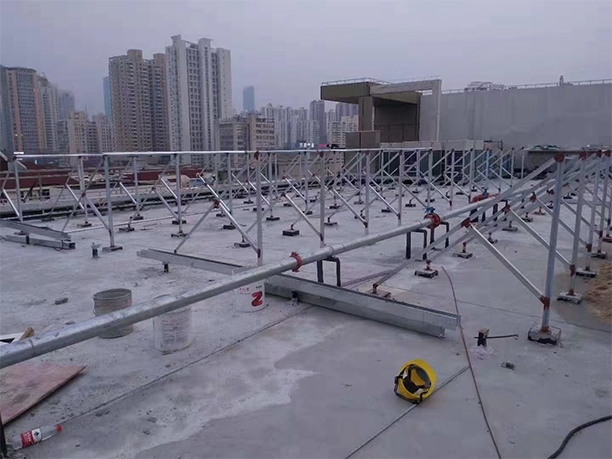

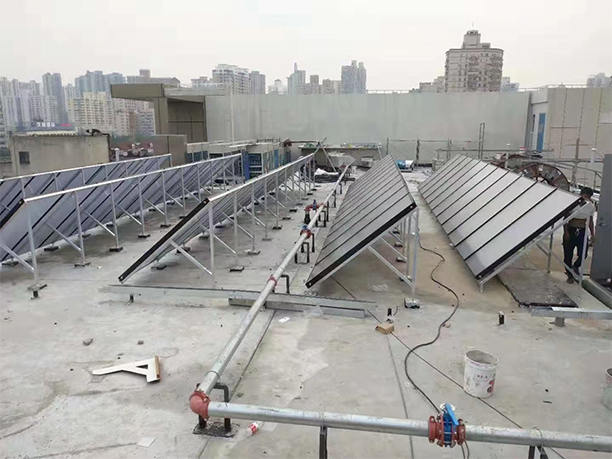

太阳能循环管道及室内5-6层热水管道，热水系统所有管道均采用304不锈钢卡压管道。
（10）水箱保温、管道保温
保温水箱采用聚氨酯发泡板，厚度50mm，内板304，外板201
管道保温采用像素保温管，保温厚度20mm,外包0.4mm铝板
（11）电线电缆
迁建工程·太阳能热水系统
1、建设单位：上海市静安区江宁路街道社区服务中心
2、项目名称：江宁路街道社区卫生服务中心迁建工程（太阳能热水系统）
3、项目性质：太阳能集中供热 生活洗浴用热
4、建设地点：上海市淮安路736号
工程范围及配置：
平板太阳能安装范围在4#楼屋顶平面上，共计59组太阳能集热器。
热水总量为：8吨热水；
（1）整套热水系统系统均以太阳能为主，以空气能热泵和电加热为辅的供热模式。
（2）太阳能总安装使用面积约为：118㎡；
（3）平板型集热器具体规格为：2000×1000×80 ，数量59块；
（4）屋顶水箱间配置一台方形保温储热水箱
保温水箱容积为：8立方，规格为：2×2×2
（5）另配置两台空气能热泵，制热量为：23KW，功率为：5.75KW
（6）电加热2支，单支功率为380V 12KW
（7）一台板式换热器6㎡
（8）4台太阳能循环水泵：Q=7.8m3/h H=16m N=1kw（配36L膨胀罐）
4台空气能循环水泵：Q=11.4m3/h H=4m N=0.26kw
2台出水变频泵：Q=10m3/h H=16m N=0.75kw（配24L膨胀罐）
（9）管道
太阳能循环管道及室内5-6层热水管道，热水系统所有管道均采用304不锈钢卡压管道。
（10）水箱保温、管道保温
保温水箱采用聚氨酯发泡板，厚度50mm，内板304，外板201
管道保温采用像素保温管，保温厚度20mm,外包0.4mm铝板
（11）电线电缆
整套热水系统所需电线均采用起帆电线电缆
